广州锅炉焊缝无损检测 焊接构件无损检测-金沙检测线路js69

广州锅炉焊缝无损检测 焊接构件无损检测

焊接工艺要点

(1) 焊接工艺设计：确定焊接方式、焊接参数及焊条、焊丝、焊剂的规格型号等。

(2) 焊条烘烤：焊条和粉芯焊丝使用前必须按质量要求进行烘焙，低氢型焊条经过烘焙后，应放在保温箱内随用随取。

(3) 定位点焊：焊接结构在拼接、组装时要确定零件的准确位置，要先进行定位点焊。定位点焊的长度、厚度应由计算确定。电流要比正式焊接提高10%~15%，定位点焊的位置应尽量避开构件的端部、边角等应力集中的地方。

(4) 焊前预热：预热可降低热影响区冷却速度，防止焊接延迟裂纹的产生。预热区在焊缝两侧，每侧宽度均应大于焊件厚度的1.5倍以上，且不应小于100mm。

(5) 焊接顺序确定：一般从焊件的中心开始向四周扩展；先焊收缩量大的焊缝，后焊收缩小的焊缝；尽量对称施焊；焊缝相交时，先焊纵向焊缝，待冷却至常温后，再焊横向焊缝；钢板较厚时分层施焊。

(6) 焊后热处理：焊后热处理主要是对焊缝进行脱氢处理，以防止冷裂纹的产生。后热处理应在焊后立即进行，保温时间应根据板厚按每25mm板厚1h确定。预热及后热均可采用散发式火焰进行。

无损检测就是non destructive testing，缩写是ndt（或nde，non-destructive examination），也叫无损探伤，是在不损害或不影响被检测对象使用性能的前提下，采用射线、超声、红外、电磁等原理技术并结合仪器对材料、零件、设备进行缺陷、化学、物理参数检测的技术。

无损检测的zui大优点就是检测时，不会损坏被检对象的材质、结构。但是，无损检测也有其自身的局限性，比如破坏性检测是无损检测的。通常，我们会把无损检测的结果与破坏性实验的结果互相配合，做出准确的。

常规无损检测方法有：

－超声检测 （缩写 ut）；

－射线检测 （缩写 rt）；

－磁粉检测 （缩写 mt）；

－渗透检验 （缩写 pt）；

－涡流检测 （缩写 et）；

x射线探伤仪、磁粉探伤仪、超声波探伤仪和着色探伤各有什么优缺点?

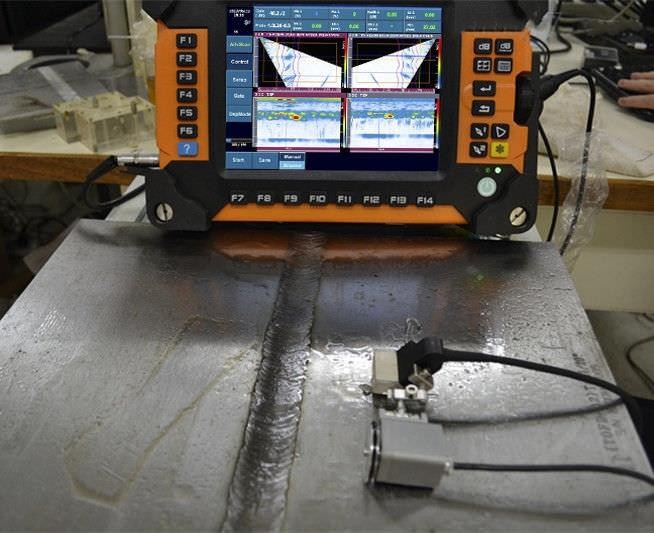

超声波探伤是利用声波检查内部质量，优点是灵敏度高，但是无法明确判定缺陷的性质，需要一定的经验。

射线探伤是检查内部质量，优点是形象直观，但是无法判定缺陷深度。

磁粉探伤是检查表面及近表面的缺陷。

渗透探伤室检查表面开口状缺陷。

焊缝质量一级、二级、三级的本质上的差异：

各个等级焊缝，感官应达到：外形均匀、成形较好，焊道与焊道、焊缝与基体金属间圆滑过渡。
